餐饮油水分离器（LJC-I型）
一、设备概述：
餐饮油水分离器LJC-I系列产品是宁波丽景环保科技有限公司研发的新型实用环保治理专利产品，它采用并联或串联的方式运用了浅层沉淀理论，生物流化床理论等环保技术手段，科学合理的处理流程和独特的结构设计，使用多级处理和分离装置，其不仅具备LJC-S系列产品的所有功能，而且其对油水的分离更为有效, 是一款适合处理酒店、宾馆等含油污水的质轻高效的含油污水处理设备。
二、设备特点：

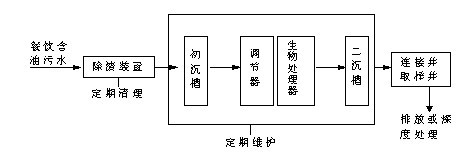

三、工艺流程：
四、结构形式示意：
五、设备示意图：
六、产品设备编号说明：
七、设备地埋式安装尺寸示意图：（以LJC-I-X-10 为例）
八、型号规格尺寸：
二、设备特点：
1、本系列设备主要技术指标：动植物油（FOG）≤100 mg/L，悬浮物（SS）≤400 mg/L。
2、本系列设备安装简单、方便。
3、本系列设备体积小，便于长途运输。
4、本系列设备设置多级滤池处理，并联或串联厌氧生物滤池对污水进行强化处理。
5、本系列设备投资成本低，不需任何动力和添加药剂，运行费用低三、工艺流程：

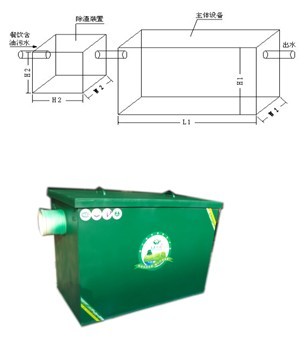

四、结构形式示意：
五、设备示意图：
六、产品设备编号说明：

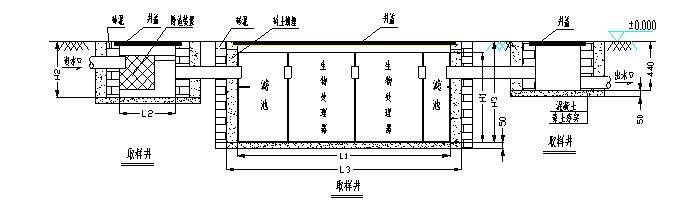

七、设备地埋式安装尺寸示意图：（以LJC-I-X-10 为例）

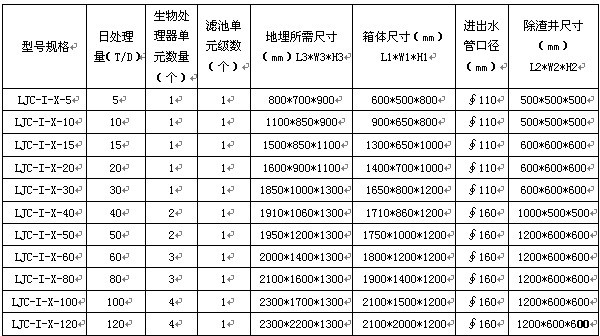

八、型号规格尺寸：
（注：1、本表内所列日处理量指餐饮污水综合排放量；2、本系列设备除渣装置和除渣井均为选配，客户可根据实际情况需要，决定是否采购和进行安装；3、2、本系列设备的其它规格和结构，公司可以根据客户要求进行定制；3、本系列设备如安装于地面上时，可根据客户要求，设计排油孔和排空口。）
九、适用范围
*.中小型酒店，宾馆，中西餐馆，咖啡厅，快餐店，拍档，农家乐，营养餐供应企业排放的餐饮含油污水处理。
*. 学校，政府机关，事业单位，企业，疗养院等食堂厨房或餐厅排放的含油污水处理。
*. 食品厂，超市，中型购物场熟食制作部等排放的含油污水处理。
*. 各类机械厂，洗车店，居民小区等场所的油污水处理。
*. 学校，政府机关，事业单位，企业，疗养院等食堂厨房或餐厅排放的含油污水处理。
*. 食品厂，超市，中型购物场熟食制作部等排放的含油污水处理。
*. 各类机械厂，洗车店，居民小区等场所的油污水处理。
十、设备选型（用于餐饮含油污水）
LJC-I型餐饮油水分离器的选型是根据餐饮单位的餐饮废水综合排放量来确定的。
A．餐饮污水排放量（L）的确定：
餐饮单位的污水排放量主要是由该单位的经营规模决定，其中包括用水量，营业场所建筑面积，餐位数（或就餐服务人数）等内容。
1. 餐厨用水量是确定污水排放量的首要依据，餐厨用水量视同餐饮污水排放量。
2.当用水量无法确定时，参照餐饮营业建筑面积来确定污水排放量，污水排放量可按每平方米建筑面积为0.040～0.120m3/天进行计算，以每日餐饮确定排放量。
3.餐位数也是计算餐饮单位污水排放量主要依据之一，由于餐位数和实际就餐人数存在一定的差异性，因此，污水排放量可按每一个餐位0.080～0.160m3/天计算，以每日餐次确定排放量。
B．餐饮污水浓度系数（K）的确定：
本公司将不同种类的餐饮单位排放污水进行了分类，并分别确定不同的污水浓度系数，见下表。
|
类别
|
主要排放类型
|
污水特性
|
浓度系数
|
|
中餐类
（含西式中餐）
|
川菜，湘菜，鄂菜及火锅，汤面馆等
|
油含量高，有机物含量高
|
1.5~2.0
|
|
海鲜馆，中式小炒，商务套餐等
|
油含量较高，有机物含量一般
|
1.0~1.2
|
|
|
企事业单位食堂
|
油含量低，有机物含量一般
|
0.8~1.0
|
|
|
西餐类
|
西式餐饮，料理店，咖啡厅，西式快餐等
|
油含量低，有机物含量一般
|
0.8~1.0
|
|
菜场类
|
畜禽屠宰店铺，菜市场
|
油含量低，有机物含量高
|
1.0~1.5
|
|
食品类
|
熟食制作店，超市熟食部
|
油含量一般，有机物含量一般
|
0.8~1.0
|
C．餐饮污水综合排放量（Q）的确定：
餐饮单位的污水综合排放量，应结合餐饮污水的最大排放量和餐饮污水的污染浓度系数计算确定。
1.根据排水量确定：综合排放量（Q）=污水排放量（L）x浓度系数（K）。
2.根据建筑面积确定：综合排放量（Q）=建筑面积x每平方米污水产生量x浓度系数（K）。
3.根据餐位数确定：综合排放量（Q）=餐位数x每餐位污水产生量x浓度系数（K）。
D．设备选型
根据餐饮单位的污水综合排放量（Q）大小，选择额定处理量的餐饮污水处理器。设备的处理量应大于或等于污水综合排放量，排放量不在型号规格范围内的产品可并联安装或按客户要求设计制造。
十一、安装说明
1、安装位置的选择：设备可根据现场场地的状况，安装于地面上、地面下和半地下，室内或室外。
2、本系列设备按无动力自流方式设计，安装设备时仅需进水接入口和排出口进行对接即可（1、如与现场进出水口径不一致时，请用变径接头或连接井进行变径处理.2、设备进出水方向切勿接反，否则将导致设备无法运行）。
3、安装位置选择埋于于地下时（如设备地埋式安装尺寸示意图），应根据地面所需不同的承载要求，对地面覆盖层进行加固处理和选择设备上部的窨井盖品质；本设备埋于地下的深度，由原水进水管的高度决定：设备底部选用C10混凝土做基础垫层。
4、当埋于地下施工时，当设备外部有压力时，请务必注意要及时注入清水，以免设备发生挤压变形甚至破裂报废。
5、本设备如选用除渣装置，请按除渣装置的的安装要求进行。
3、安装位置选择埋于于地下时（如设备地埋式安装尺寸示意图），应根据地面所需不同的承载要求，对地面覆盖层进行加固处理和选择设备上部的窨井盖品质；本设备埋于地下的深度，由原水进水管的高度决定：设备底部选用C10混凝土做基础垫层。
4、当埋于地下施工时，当设备外部有压力时，请务必注意要及时注入清水，以免设备发生挤压变形甚至破裂报废。
5、本设备如选用除渣装置，请按除渣装置的的安装要求进行。
十二、使用说明
根据使用时的实际情况定期清（排）油和清（排）渣即可。
（专利产品 仿制必究）
|
|
